Установка для смены (снятия) поглощающего аппарата (УСПА-1)

Одним из ключевых элементов, обеспечивающих плавность хода и защиту вагонов от разрушительных ударных нагрузок, является поглощающий аппарат автосцепки. Регламент обслуживания предусматривает периодическую проверку его состояния, включающую визуальный осмотр, оценку общих характеристик, проверку на наличие трещин, деформаций и прочих дефектов. Если в ходе проверки выявляются отклонения от установленных норм, он подлежит демонтажу для устранения неисправностей или замены. Решить эту задачу помогает установка для смены (снятия) поглощающего аппарата (УСПА-1).

Этот вид железнодорожного оборудования позволяет оперативно и без лишних физических усилий оператора монтировать и демонтировать пружинно-фрикционные и эластомерные аппараты классов Т0, Т1, Т2 и Т3 с показателем номинальной энергоемкости до 200 кДж. Установка перемещается под состав по рельсам. Управление этим процессом осуществляется вручную.

Преимущества

• Наличие удобной рукоятки упрощает процесс перемещения установки по рельсовым путям.
• Монтажные и демонтажные работы с использованием данного оборудования занимают от 7 до 10 минут.
• Оборудование питается от пневматической системы, поэтому не требует подключения к электросети.
• Установка может перемещаться поперечно, что позволяет с высокой степенью точности выполнять позиционирование поворотного стола под компонентами, которые предстоит демонтировать.
• Стол, поджимающий поглощающий аппарат в результате подъема, приводится в движение не самим гидравлическим цилиндром, а за счет того, что он воздействует на ножничный подъемник. Благодаря этому исключается вероятность того, что сварочные материалы попадут на шток. Следовательно, уменьшается риск преждевременного износа уплотнительных элементов и появления утечек рабочей жидкости.

Принцип работы

Управлять рабочим процессом может один оператор. Необходимо установить оборудование на рельсовые пути, переместить его под состав в зону демонтажа и подключить к пневматической сети, используя РВД. Монтажный стол при перемещении вверх поджимает плиту, предназначенную для поддержания поглощающего аппарата. Необходимо открутить удерживающие его гайки при помощи гайковерта, зафиксировать в установке, опустить стол и транспортировать аппарат в ремонтную зону. Для монтажа нужно выполнить все те же действия, но в обратном порядке.

Что входит в комплектацию?

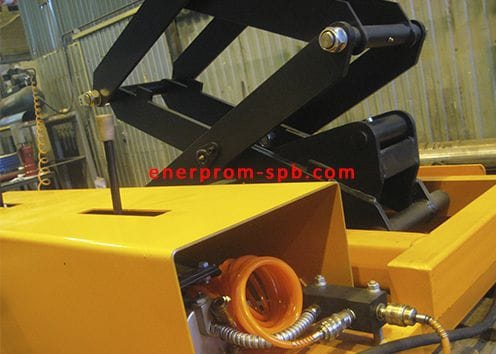

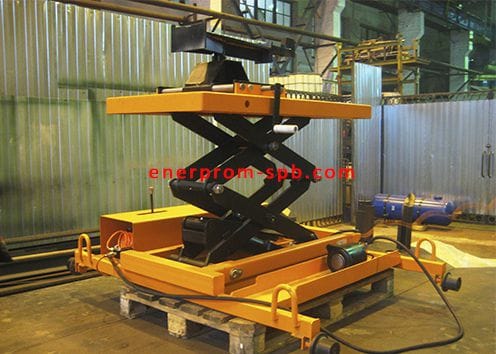

Установка комплектуется специальным съемником поглощающего аппарата с гидравлическим приводом (ППА-3) и пневмогайковертом. Подъемный механизм действует по принципу пантографа. ППА-3 активируется от пневмогидравлического усилителя УСПА-1 путем переключения золотника распределителя. Сниженная масса конструкции позволяет избежать влияния поперечных сил на шток подъемного гидравлического цилиндра.

Установка включает в себя следующие компоненты: ППА-3, пневмогайковерт, подъемник универсального типа, гидроцилиндр, пневмогидравлический усилитель, гидравлический распределитель.
