Ручная заплетка стропов

Ручная заплетка стропов представляет собой традиционный метод заделки концов стальных канатных изделий, который часто используют в процессе создания грузоподъемных приспособлений. Данная технология подразумевает, что один конец стропа раскручивается, в результате чего его пряди распускаются. Затем они вплетаются в нераспущенный конец. После удаления излишков материала место сплетения заделывают с помощью проволоки или другого вида оболочки, чтобы избежать распускания прядей и защитить от получения травм работников. Чтобы гарантировать полную безопасность, участок переплетения перекрывается с запасом (обычно он составляет от 10 до 30 мм).

Принцип работы

Значительно упростить описанный технологический процесс позволяет установка для заплетки стропов УРЗС8,3-50. Она работает по следующему алгоритму:

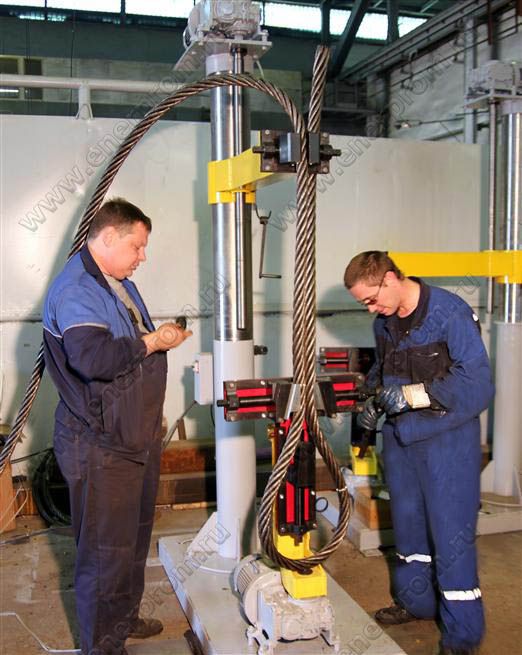

• Канат фиксируется верхним зажимным механизмом, формируя петлю, которая закрепляется нижним зажимным механизмом. Это позволяет расположить с одной стороны отдельные пряди, а с другой – обычный конец каната.
• Запускается роторный привод кронштейна с нижним зажимом.

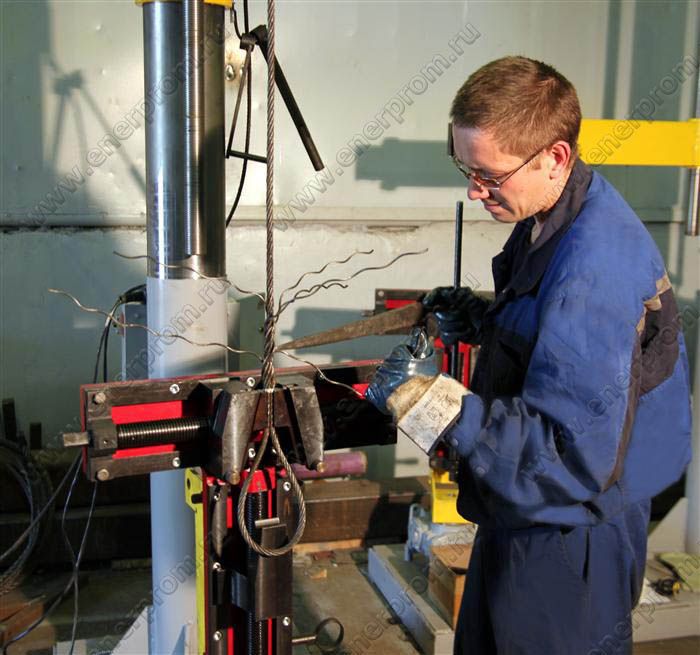

• Когда заплетаемый участок уже раскручен, но между прядями еще не появились просветы, выполняется ручная заплетка с помощью специальной техники, обеспечивающей прочность и надежность соединений.
• Процесс раскручивания точно контролируется с помощью панели управления.
• После завершения заплетки кронштейн нижнего зажимного механизма начинает вращаться в другую сторону, а верхний зажимной механизм осуществляет натяжение каната, тем самым уплотняя место заплетки.

Комплектация

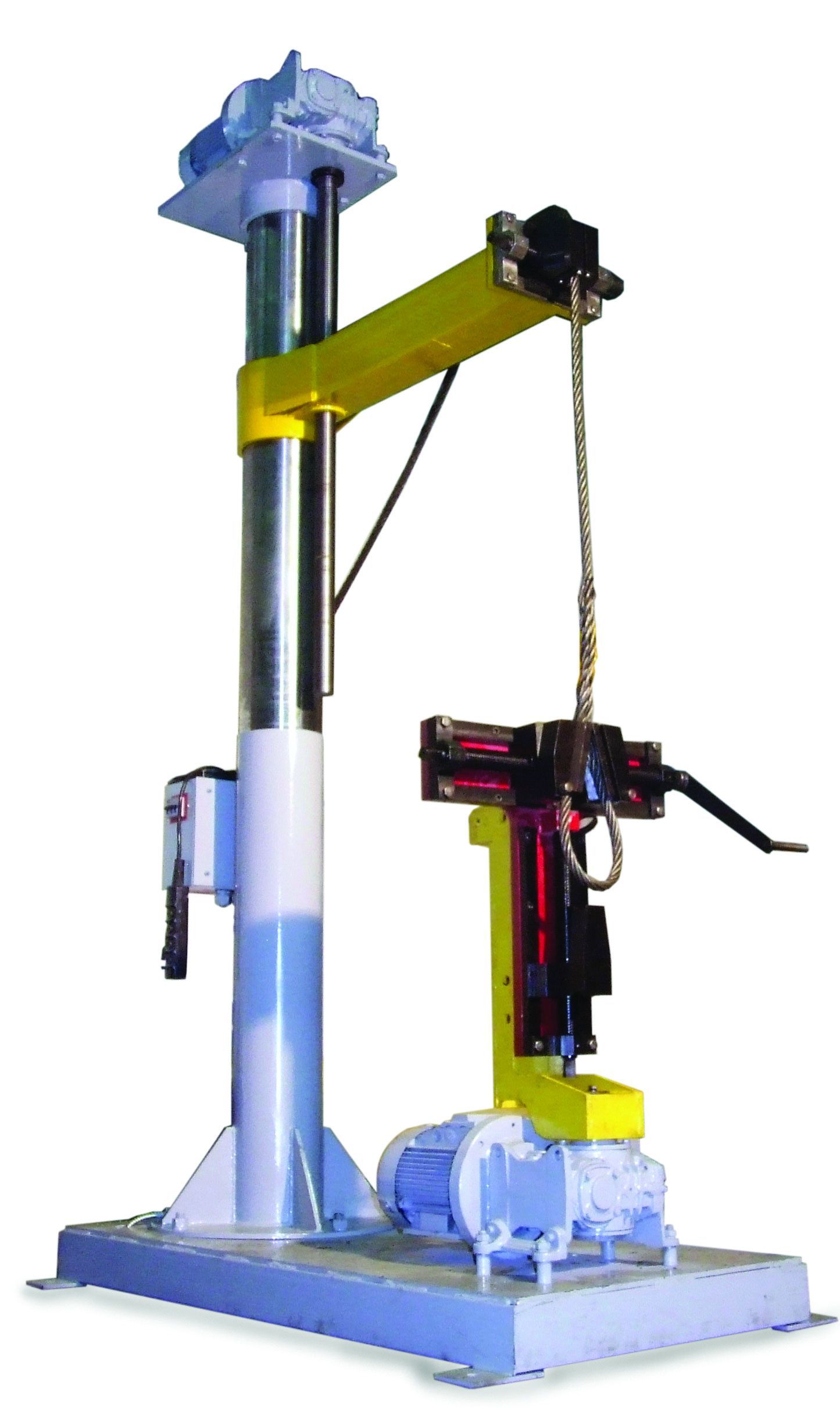

Установка позволяет механизировать некоторые этапы при ручной заплетке стропов СКК, СКП и 1СК. Ее комплектация включает:

• неподвижную опору с колонной;
• два зажима (один расположен в верхней части, а второй – внизу установки);
• винт с корпусом, позволяющий создавать петлю нужного размера, который расположен на поворотном кронштейне;
• рычаг для управления приводом;
• электрический двигатель роторного привода кронштейна с нижним зажимным механизмом с червячным универсальным мотор-редуктором;
• привод консоли, отвечающей за натяжение каната, в конструкцию которого входят электрический двигатель с редуктором и винт;
• электротехнический шкаф и пульт ДУ;
• наборы сменных вставок для различных диаметров.

С помощью данного станка для заплетки стропов можно создавать изделия из стального каната с коушем и без. Его вертикальная конструкция обеспечивает свободный доступ к заготовкам сотрудников, отвечающих за ручную заплетку, а также позволяет предотвратить провисание стропов. Расстояние между зажимными механизмами составляет 1280 мм, что позволяет обрабатывать на станке канаты диаметром от 8,3 до 50 мм. Установка разбирается на две части для удобства перевозок и хранения.
