Описание
Предназначены для применения в составе опресовочно-испытательного участка пакерного оборудования с имитацией обсадной колонны, включающий верхний узел герметизации с подвижным штоком.
Стенды разработаны для испытания пакеров (приспособления в буровой скважине для перекрытия и герметизации отдельных зон скважин) различной конструкции под давлением на герметичность прочность.
Особенности стендов гидравлических для испытания пакеров СИГ-П
- Возможно испытание пакеров в последовательности, производимой на скважине;
- Стенд СИГ-П100/50-800А применяется для испытания пакеров серии М1-Х;
- При изоляции зон скважин – пакером, позволяет в кратчайшие сроки и минимальными затратами запустить в эксплуатацию нефтяную скважину, с высокой обводненностью;
- Изготавливаем испытательные стенды по Вашим характеристикам и техническим требованиям.

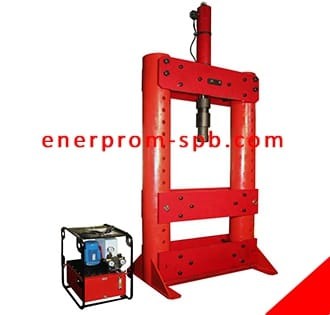

Состав испытательного стенда СИГ-П

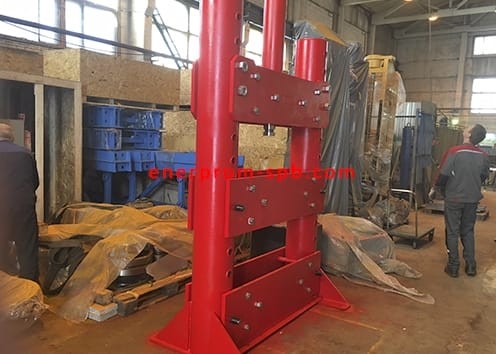

- пресс гидравлический, включающий станину со съемными перекладинами;
- гидродомкрат, соединенный с малостанцией рукавами высокого давления;
- плиты опорные, плиты домкратные;
- гайка накидная для соединения штока домкрата с подвижным штоком имитатора или переходником муфты патрубка пакера (имитатор обсадной колонны поставляется отдельно);
- электроприводная маслостанция с защитной рамой и 4-х линейным гидрораспределителем.
Технические характеристики
Характеристика | Данные |
Серии | СИГ-П |
Ном. усилие | 100 тс |
Ход штока | 400-800 мм |
Ном. давление | 70 МПа |
