Станок для сборки рабочих лопаток с дисками компрессора турбин ГТЭ-65 и ГТЭ-170

«70МПа Инжиниринг» предлагает широкий выбор надежных и эффективных решений для энергетической сферы, от типовых до индивидуальных проектов, созданных на основе технических заданий заказчиков. Мы являемся одним из ведущих российских поставщиков. Помимо разработки, у нас можно заказать пусконаладку и ввод оборудования в эксплуатацию. Это гарантирует, что все настройки будут выполнены правильно.

Одним из передовых технологических решений, предлагаемых нашей компанией, является станок для сборки рабочих лопаток с дисками компрессора турбин ГТЭ-65 и ГТЭ-170. Его применение открывает широкие возможности для предприятий, занимающихся изготовлением и ремонтом газотурбинных двигателей. Он выполняет сразу несколько задач: запрессовывает стопорные элементы между лопаткой и диском второй–шестой компрессорной ступени, а также осуществляет расчеканку хвостовика лопатки седьмой-шестнадцатой ступени. Такая автоматизация обеспечивает стабильное качество соединений и значительно повышает производительность по сравнению с ручными методами.

Конструктивные особенности

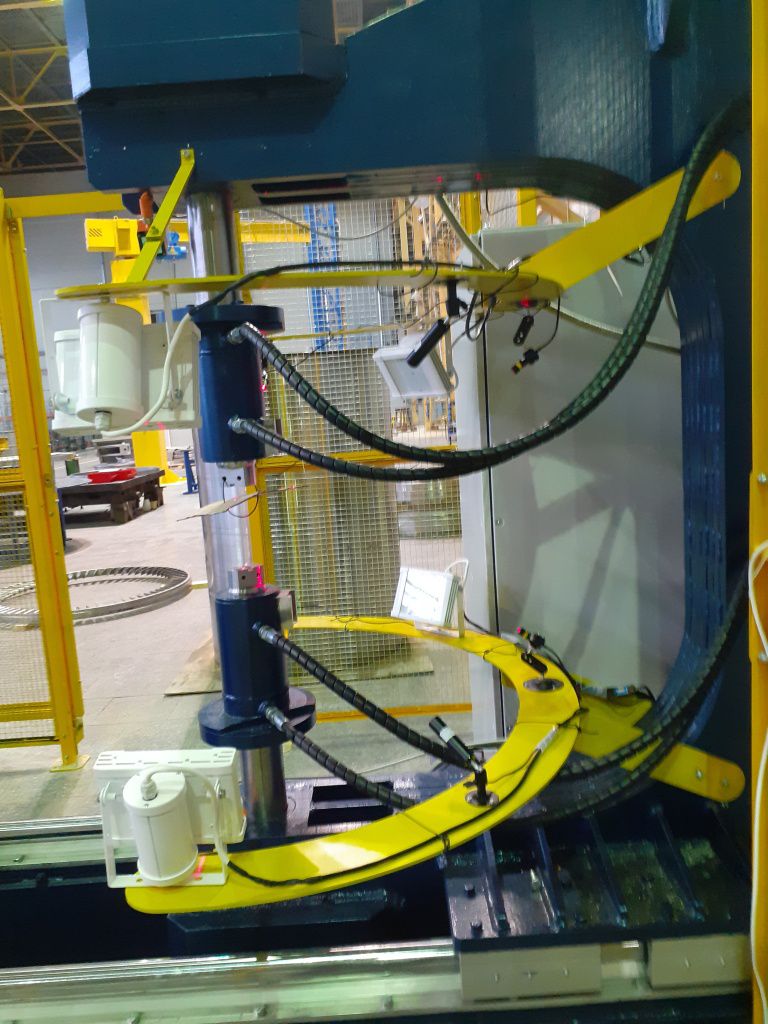

Конструкция оборудования включает:

• опорную основу (1), оснащенную механизмом передвижения суппорта (2), а также несколькими подшипниками прямолинейного перемещения;
• приводные устройства (4), отвечающие за перемещение рабочих органов станка, несущих инструмент;
• суппорт с гидростанцией (3);
• гидравлические цилиндры;
• подъемно-поворотную платформу (5);

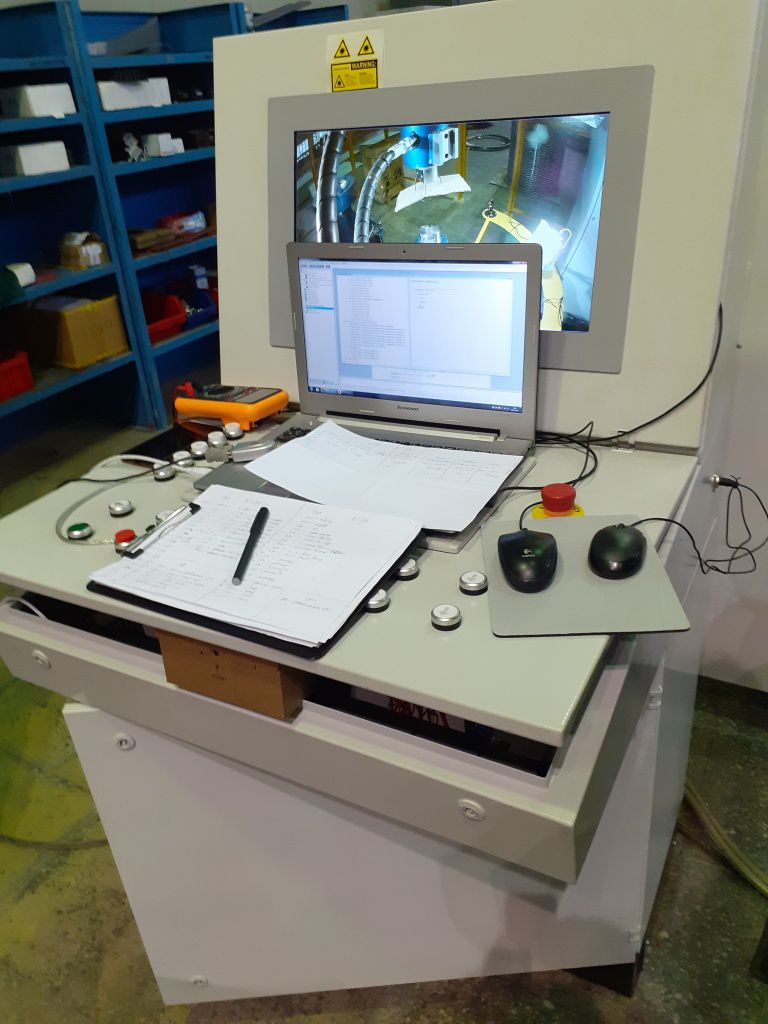

• пульт оператора (6) с организованной рабочей зоной;

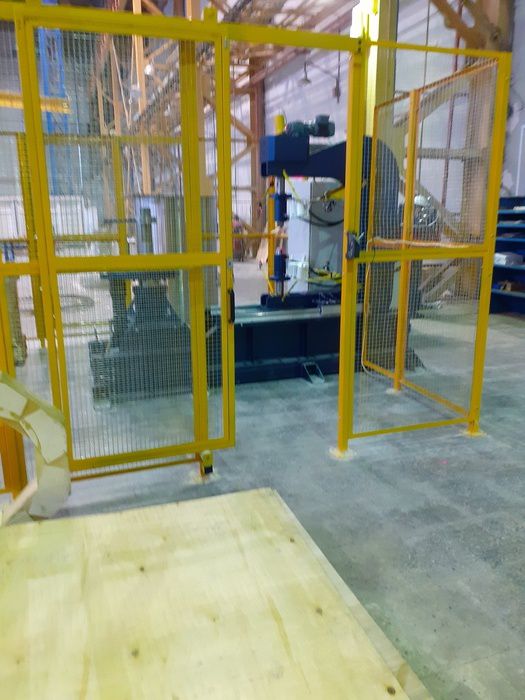

• ограждение, обеспечивающее безопасность технологических процессов (8);
• электротехнический шкаф (7).

Система управления позволяет не только контролировать функционирование оборудования, но и поддерживать его работоспособность за счет предотвращения перегрузок и аварийных ситуаций. Оборудованием можно управлять вручную. Для этого оператор использует кнопки, которые находятся на столе управления. Данный режим выбирают в тех ситуациях, когда оборудование нуждается в настройке. В остальное время гораздо удобнее использовать авторежим. Для этого нужно просто воспользоваться кнопкой запуска. Задачи выполняются по определенным алгоритмам, которые устройство получает из программы, предварительно загруженной в контроллер. Это позволяет точно настраивать его работу. Безопасность эксплуатации обеспечивает качественное заземление.
