Система управления большим и малым дном бассейна — САУ-1

Компания «70МПа Инжиниринг» представляет уникальную разработку – комплексное автоматизированное решение, которое было создано специально для управления перемещением большого и малого дна резервуара бассейна, а также его волногасительными сооружениями. Кроме того, с ее помощью можно контролировать и отслеживать все показатели, имеющие критическое значение. Они будут отображаться на экране управляющего ПК в помещении гидравлических приводов, а также дублироваться на экране, размещенном в главном управляющем пункте.

Система управления большим и малым дном бассейна САУ-1 гарантирует полную безопасность эксплуатации всех задействованных в ее работе компонентов. О любых неполадках оповестит сигнализация, а при обнаружении серьезных сбоев исполнительные механизмы будут отключены. При этом следует понимать, что безопасность системы в значительной степени зависит от квалификации персонала, отвечающего за обслуживание, и быстроты реагирования на нештатные ситуации.

Устройство САУ

Основу системы составляют два объединенных стационарных щита – контрольный и силовой. Первый позволяет контролировать все процессы, используя встроенный ПК, экран и клавиатуру. Внутри него размещены резервный источник питания, отвечающий за поддержание работоспособности компьютера даже в случае аварий, клеммные модули всех датчиков и кабели, связывающие их с картами управления ПК.

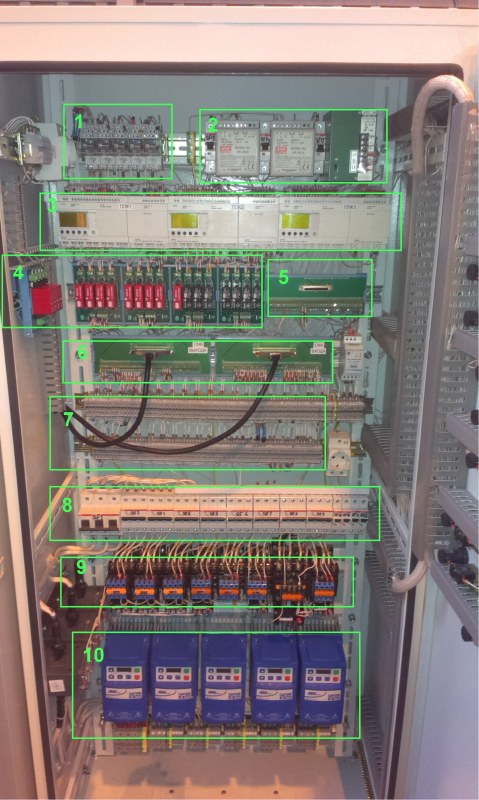

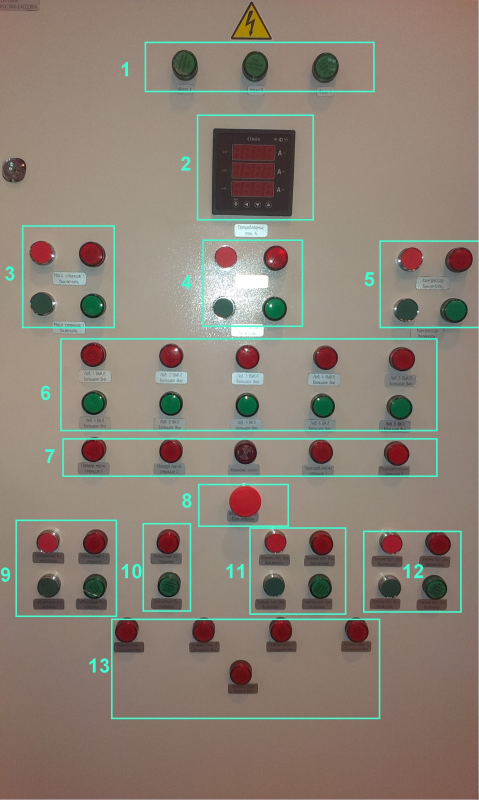

Силовой щит служит для подачи энергии и обеспечения безопасности энергетических цепей. В нем объединены все силовые и контрольные кабели от дискретных датчиков. Внутри него находятся блоки питания для аналоговых и дискретных датчиков, а также платы и инверторы частоты для управления лебедочными тросами. Его внутреннее устройство можно увидеть на фотографии.

Управление осуществляется из двух пунктов. Первый – это помещение, где расположены гидравлические станции, второй – центральный пункт управления. В первом пункте находится силовой щит, подключенный к контрольному щиту. С его помощью включаются и выключаются гидростанции (при условии получения разрешения с контрольного щита) и компрессорная установка, обеспечивающая подачу сжатого воздуха, осуществляется экстренная остановка лебедок, контролируются подъем и опускание поворотных волногасителей, а также открытие и закрытие донных зажимов.

Через виртуальную панель на ПК выполняется контроль за подъемом/опусканием первого и второго дна и визуализируются данные сенсоров, определяющих их положение, скорость их перемещений, уровень наполненности резервуара, давление и температурные показатели в гидравлической системе, нагрузка, приходящаяся на лебедочные тросы и другие показатели исполнительных устройств. Также отсюда можно управлять подъемными и поворотными волногасителями. Контролировать первые можно как с наружного пульта, так и с панели ПК.
