Система смазки рулевого устройства судна (ДРК)

Обеспечивать управляемость корабля, четко удерживать заданный курс и эффективно маневрировать позволяет рулевой комплекс, представляющий собой сложную комбинацию механизмов, агрегатов и исполнительных узлов. Одной из важных его составляющих является система смазки, позволяющая поддерживать все его элементы в исправном состоянии. Она подает смазывающую жидкость в его корпус, а также на его подшипниковые и шестерные узлы. Это позволяет поддерживать бесперебойную работу рулевого устройства, что особенно важно при интенсивной эксплуатации во время плаваний на большие расстояния.

Система имеет циркуляционный принцип работы – она подает смазку в корпус и обратно, распределяя ее таким образом, чтобы каждый узел получил необходимое количество.

Конструкция системы

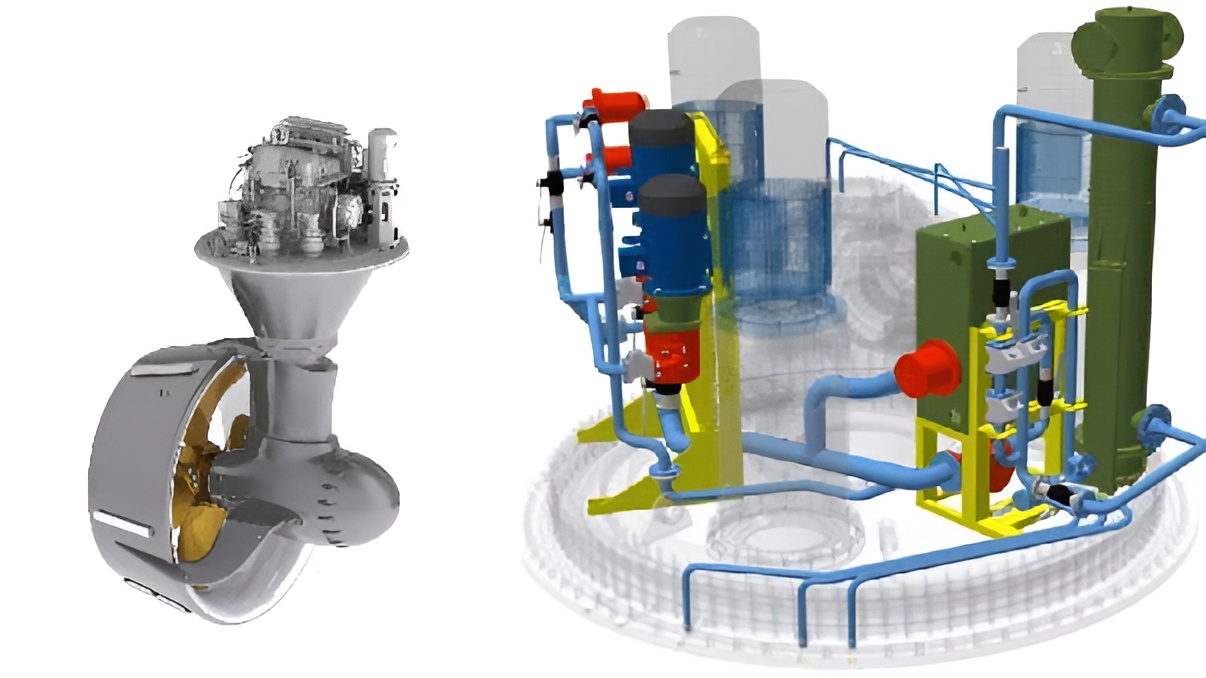

Система смазки состоит из нескольких блоков. Она устанавливается на верхней части рулевого устройства.

Заказать ее разработку по индивидуальному проекту вы можете в компании «70 МПа Инжиниринг». Наш завод изготавливает системы под разные движительно-рулевые колонки (например, для судов проекта 15310, предназначенных для прокладки и ремонта подводных волоконно-оптических кабелей, в том числе в условиях крайнего Севера).

Одна из ключевых особенностей данных систем заключается в том, что они могут охлаждать рулевой комплекс в ситуациях, когда он по каким-либо причинам перегревается. Сделать это позволят теплообменное устройство, входящее в их конструкцию. Оно охлаждает поток смазки за счет разницы температур (смазывающей рабочей жидкости и охлаждающей пресной воды).

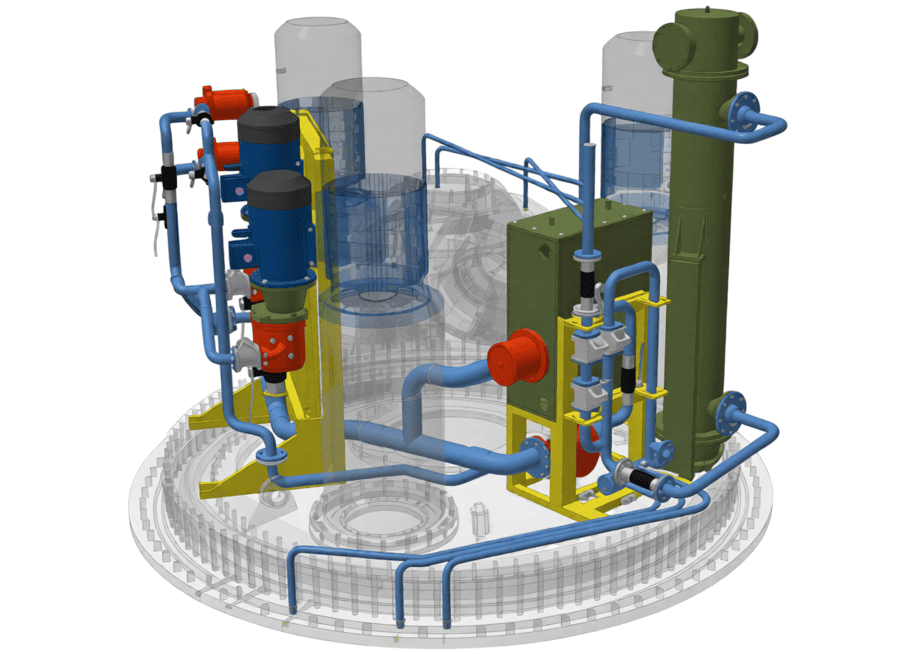

Конструкция системы включает следующие виды оборудования для каждого из бортов (правого и левого): блоки насосные, теплообменников и управления потоками, баки подпора уплотнений и дозирования. Управление осуществляется с помощью АСУ ТП.

Основные функции шкафа системы управления – это подключение к сети электропитания, автоматическое управление электрическими двигателями насосов гидравлической системы смазки, автоматический контроль подогрева рабочей жидкости в системе и подача сигнала при возникновении аварийных ситуаций. Управление может осуществляться в ручном режиме.

Чтобы заказать оборудование для судостроения и судоремонта, разработанное по индивидуальному проекту, оставьте ваши контактные данные в форме на сайте или позвоните по номеру: 8 (800) 302-42-74.
