Кантователи предназначены для бережного изменения положения груза в пространстве для проведения ремонтных, сварочных, покрасочных и иных работ, а так же при проведении логистических операций.
В ситуациях, когда необходимо изменить пространственное положение груза (например, перевернуть, повернуть или наклонить его), используется специальное оборудование – кантователи грузов. Их применение позволяет значительно упростить ремонт, сварку, окрашивание, транспортировку и другие операции, производимые с крупногабаритными конструкциями и оборудованием.
Технические возможности
Оборудование позволяет работать с грузом весом от 1,5 до 80 тонн, обеспечивая его поворот на 180 градусов в любых направлениях. Груз устанавливается на оптимальной рабочей высоте, обеспечивающей удобный доступ персонала к обрабатываемым поверхностям.
Эксплуатационные преимущества
Простое конструктивное исполнение обеспечивает надежность и долговечность устройства. Продуманная система фиксации исключает вероятность смещения груза. В процессе эксплуатации могут быть выбраны разные скоростные режимы в зависимости от специфики конкретных технологических операций. Еще одним важным преимуществом является быстрота позиционирования.
Конструкция устройства

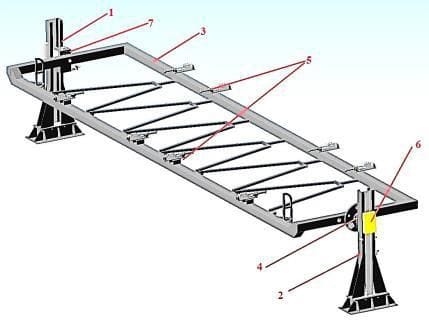

Данный вид кантователей грузов широко применяется при производстве вагонов. Конструктивно оборудование состоит из двух неподвижных опорных стоек и размещенной между ними поворотной рамы. На одной из стоек (1) установлен поворотный редуктор (7), отвечающий за вращение рамы. На стойке (2) находится пневмотормоз (4). На раме есть специальные пневматические зажимы (5), которые осуществляют фиксацию вагонной стены после того, как она была загружена в кантователь. Этот процесс контролируется с помощью шкафа управления (6), находящегося на стойке (2).
Кантователь имеет климатическое исполнении У. Это означает, что он предназначен для работы в умеренном климате. Категория размещения 2 говорит о том, что его можно использовать под навесом или в помещениях. Допустимая температура окружающей среды составляет от -35 до +40 С.
В компании «70МПа Инжиниринг» вы можете заказать кантователи грузов для различных отраслей промышленности с возможностью доработки под конкретные требования производства.

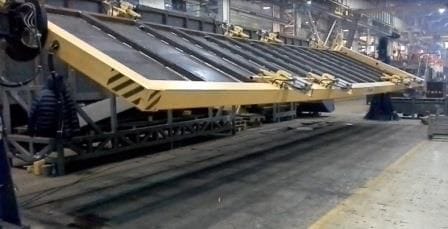

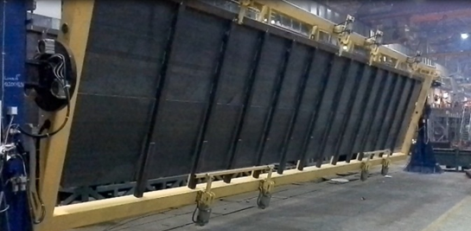

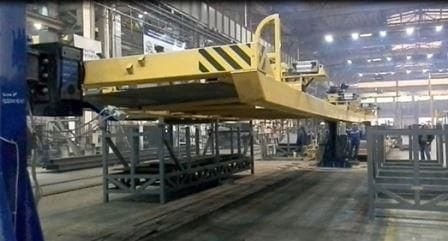

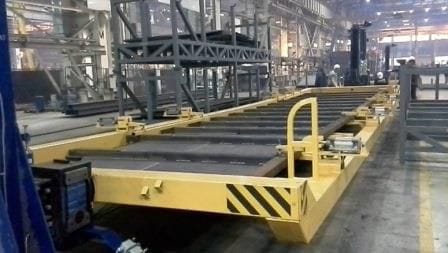

Процесс работы кантователя боковых стенок вагонов
| Исполнение конструкции | стационарное |
| Грузоподъёмность, т | 2 |
| Максимальный подъем рамы кантователя домкрата от оси винта грузового, мм, не более | 2000 |
| Скорость подъема (опускания) рамы кантователя, мм, не более мм/с, не более | 100 |
| Скорость поворота рамы кантователя не более 1/мин, не более | 2 |
| Стойки подъемника стационарного ПС-24.00.00.0000РЭ шт. | 2 |
| Редуктор поворотный ,шт. | 1 |
| Пневмоцилиндр зажима, шт. | 8 шт. |
| Давление воздуха бар | 4…6 |
| Потребляемая мощность, Квт | 6,9 |
|
Параметры подводимого тока: - напряжение, В - частота тока, Гц |
380 50 |
| Режим работы (подъём-опускание, поворот) цикл/час | 0.37 |
| Технический ресурс кантователя (срок службы до первого капитального ремонта), год | 1 |
|
Габариты кантователя, не более, мм: - длина - ширина (рама в горизонтальном положении) - высота - высота (рама в вертикальном положении) |
15500 3875 3200 3750 |
| Масса установки, кг | 4000 |
