Домкраты-натяжители арматурного каната однопрядные (ДП-НК)

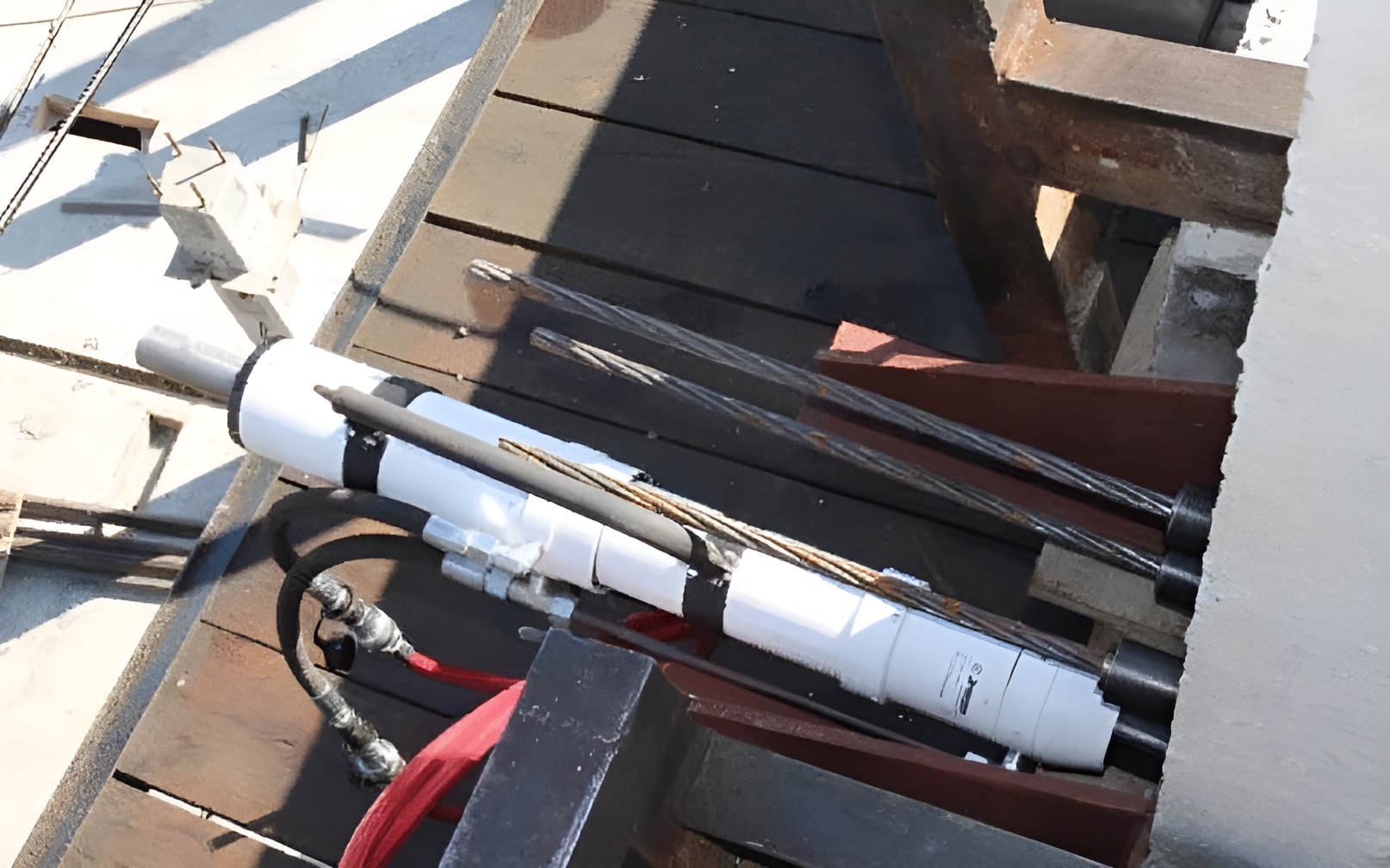

Создание предварительного напряжения в железобетонной арматуре необходимо, чтобы преодолеть недостаток обычного бетона – низкую прочность при растяжении. Этот технологический процесс позволяет значительно увеличить устойчивость мостов, многоэтажных зданий и других сооружений. Передать точно контролируемое усилие в арматуру перед заливкой бетона позволяют домкраты-натяжители арматурного каната однопрядные (ДП-НК).

Модель Evolution

Evolution – это домкрат с полым штоком с гидравлическим возвратом и зажимной цангой с тремя лепестками, расположенной в передней части. Такая конструкция гарантирует прочную фиксацию каната при натяжении, предотвращая его скручивание под нагрузкой. Также в домкрате предусмотрен клапан, защищающий его от перегрузок.

Для более удобного подключения натяжитель поставляется с двумя РВД, имеющими длину по 50 см, и быстроразъемными муфтами. Управление процессом натяжения осуществляется дистанционно посредством пульта.

Модель «Стандарт»

Домкраты «Стандарт» широко используются при возведении сооружений из железобетона. Они совместимы с канатами трех различных размеров. Их конструкция предусматривает возможность замены зажимной цанги, что позволяет работать с разными диаметрами: для 12,5 мм используется клин К-34/12,5, для 15,7 мм – К-34/15,7, для 18,0 мм – К-42/18.

Базовая комплектация домкратов-натяжителей арматурного каната включает:

• наголовник поршня с подпружиненным толкателем;
• рукоятку, облегчающую транспортировку.

Также по запросу в нее можно добавить устройство, обеспечивающее устойчивое положение корпуса и предотвращающее его вращение.

Ключевые особенности оборудования

Серия ДП-НК – это гидродомкрат с полым штоком и передним положением цанги, обеспечивающим надежную фиксацию каната во время натяжения, исключая его скручивание под нагрузкой.

В процессе применения гидравлического оборудования необходимо каждый день очищать зажимные цанги и обрабатывать их, например, смазочным жиром Lubricant 350. При покупке рекомендовано сразу заказать ЗИП.

Для арматурных канатов диаметром 12,5 мм подойдет трехлепестковый клин (цанговый зажим) Paul типа 34 с маркировкой 12,5; для канатов от 15,2 до 15,7 мм – с маркировкой 15,2. Оптимальные варианты гидравлических масел – маловязкая низкозастывающая минеральная основа ВМГЗ ТУ 38.101479-86 и масло из высокоочищенной фракции нефти с высоким содержанием парафиновых углеводородов МГЕ-10А ОСТ 38.01281-82.

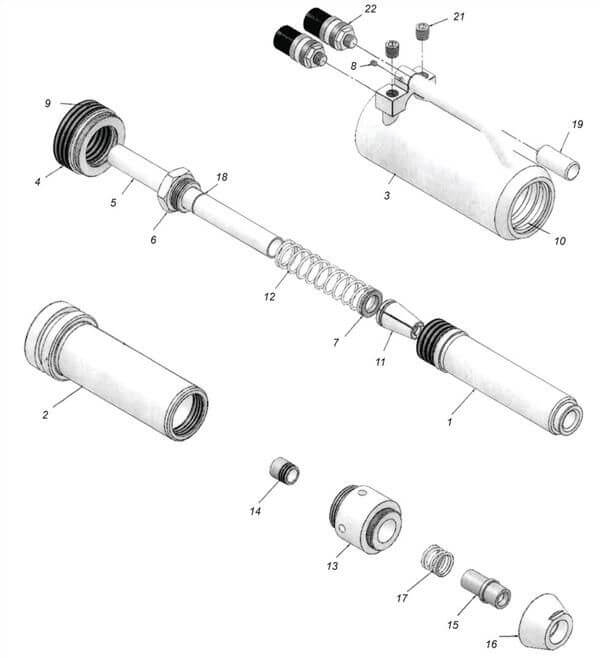

Схема однопрядного домкрата-натяжителя «Стандарт»

1 - внутренняя трубка. 2 - поршень, 3 - цилиндр в сборе, 4 - букса, 5 - хвостовая трубка, 6 - гайка, 7 - пружинная вставка, 10 - уплотнения, 11 - трёхлепестковый клин, цанги натяжения, 12 - длинная пружина, 13 - корпус головки, 14 - раскпиниватель, 15 - толкатель, 16 - нагрузочная головка, 17 - пружи- на короткая, 19 - предохранительный клапан, 20 - полумуфты быстроразъёмных соединений, 21 - заглушки
